JDSU OLS光源 OLP光功率计
特点
——袖珍级仪表：结构坚固、紧凑，重量轻
——易于使用，操作直观
——可靠的基本功能能够进行最经济的测试
——3年校准周期
|
 |
|
JDSU OLS光源 OLP光功率计

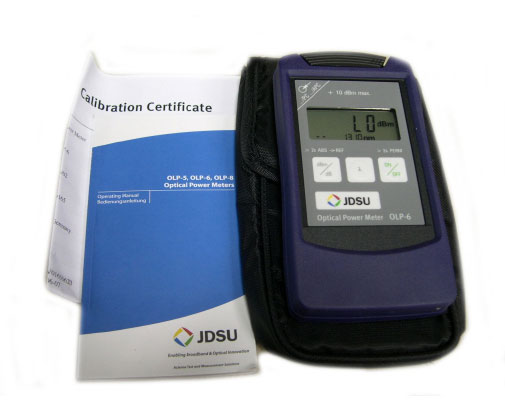

袖珍型光功率计OLP-5，OLP-6与OLP-8
特点
——袖珍级仪表：结构坚固、紧凑，重量轻
——易于使用，操作直观
——可靠的基本功能能够进行最经济的测试
——3年校准周期
——专门用于所有单模与多模应用，如LAN、电信、CATV与DWDM测试
——UPP接口(2.5或1.25 mm)
——两路同时测试(Twintest)与自动波长（Auto-入)
功能
——结构紧凑的设计，多功能应用
——标准AA型电池或NiMH/NiCd电池
技术指标
|
|
OLP-5
|
OLP-6
|
OLP-8
|
|
显示范围
|
-60到+5 dBm
|
-65到+10 dBm
|
-50到+23 dBm
|
|
最大允许输入功率
|
+10 dBm
|
+10 dBm
|
+23 dBm
|
|
精度
固有不确定度
|
±0.20dB（±5%）
|
±0.20dB（±5%）
|
±0.20dB（±5%）
|
|
线性度
|
±0.06dB（-50到+5dBm）
|
±0.06dB（-50到+5dBm）
|
±0.06dB（-35到+20dBm）
|
|
波长范围
|
780到1600nm
|
780到1650nm
|
780到1650nm
|
|
标准波长设置
|
850,1300,1310,1550nm
|
850,1300,1310,1490,1550nm
|
980,1310,1480,1550nm
|
|
波长、调制检测
|
配合OLS-5,OLS-6,OLS-55-56,OLT-55一起使用270Hz,330Hz,1kHz,2kHz
|
|
|
1300,1310,1550nm
-50到+5 dBm
|
1300,1310,1490,1550nm
-50到+10 dBm
|
1300,1550nm
-35到+23 dBm
|
|
|
850nm
-45到+5 dBm
|
850nm
-45到+10 dBm
|
980nm
-30到+23 dBm
|
|
可连接光纤类型
|
9/125到100/140µm
|
9/125到100/140µm
|
9/125到10/125µm
|
OLS-5和OLS-6袖珍型双波长光源
特点
——袖珍级仪表：结构坚固、紧凑，重量轻
——易于使用，操作直观
——可靠的基本功能能够进行最经济的测试
——3年校准周期
——OLS-5: 专门用于850与1300 nm的多模测试
——OLS-6: 专门用于下列波长下的单模测试：
——1310与1550 nm或者
——1550与1625 nm或者
——1490与1550 nm
——标准AA型电池或NiMH/NiCd电池
技术参数
|
|
OLS-5
（850/1300nm）
|
OLS-6（1310/1550nm）
|
OLS-6
（1490/1550nm）
|
OLS-6
（1550/1625nm）
|
|
发光器类型
|
LED（1类激光器）
|
双FP激光器
（1类激光器）
|
双FP激光器
（1类激光器）
|
双FP激光器
（1类激光器）
|
|
波长范围
|
850nm±20nm
1300nm±50nm
|
1310nm±20nm
1550nm±50nm
|
1490nm±20nm
1550nm±20nm
|
1550nm±20nm
1625nm±50nm
|
|
光谱宽度
|
850nm 50nm
1300nm 120nm
|
典型值< 5nm
|
典型值< 5nm
|
典型值< 5nm
|
|
输出功率
（连续波）
|
50/125µm光纤
-20 dBm±1.7dB
|
（9/125µm光纤）
-7 dBm,
典型值±1dB
|
（9/125µm光纤）
-7 dBm,
典型值±1dB
|
（9/125µm光纤）
-7 dBm,
典型值±1dB
|
|
|
62.5/125µm光纤
-17 dBm±3dB
|
|
|
100/140µm光纤
-13 dBm±3dB
|
|
|
9/125µm光纤
-40 dBm±3dB
|
|
调制输出功率
|
比连续波模式小3dB
|
典型值-10dB
|
典型值-10dB
|
典型值-10dB
|
|
功率稳定度
（短期）
|
15分钟 ±0.08 dB
|
1小时 ±0.03 dB
|
1小时 ±0.03 dB
|
1小时 ±0.03 dB
|
|
功率稳定度
（长期）
|
6小时 ±0.2 dB
|
8小时 ±0.25 dB
|
8小时 ±0.25 dB
|
8小时 ±0.25 dB
|
|
调制输出信号
|
1kHz,2kHz
|
270Hz,1kHz,2kHz
|
270Hz,1kHz,2kHz
|
270Hz,1kHz,2kHz
|
|
模式
|
CW 连续波信号
|
|
|
Auto-入 输出信号包括波长信息（可由所有JDSU功率计进行检测）
|
|
|
FMOD 用于光纤识别的调制270Hz,1kHz,2kHz
|
|
|
DUAL 激活两个波长
|
|
|
|
|
